SYSTÈMES VRF: INTRODUCTION
Les copropriétés, les magasins, les bureaux, les hôtels et les établissements de santé sont des types de bâtiments très différents, en termes de caractéristiques structurelles et d’utilisation prévue. Cependant, ils sont tous unis par la nécessité d’assurer un maximum de confort et de bien-être à ceux qui y séjournent. C’est pourquoi ils pourraient être des candidats idéaux pour l’installation d’un système VRF efficace.
QUE SUIS?
Les systèmes VRF – Variable Refrigerant Flow – traduits en un système de fluide réfrigérant variable, sont en fait l’une des solutions les plus populaires et les plus populaires dans les secteurs industriel, tertiaire et résidentiel, en ce qui concerne la climatisation.
Ce sont à tous égards des machines réversibles, capables de travailler comme climatiseur en été et comment pompe à chaleur en hiver, mais ils représentent une catégorie particulière car l’eau ne coule pas dans les tuyaux de distribution du système VRF mais le réfrigérant lui-même, le R410a, qui agit comme vecteur d’énergie.
En effet, il garantit une moindre inertie à la centrale en limitant les dommages liés aux pertes éventuelles et augmente son efficacité totale.

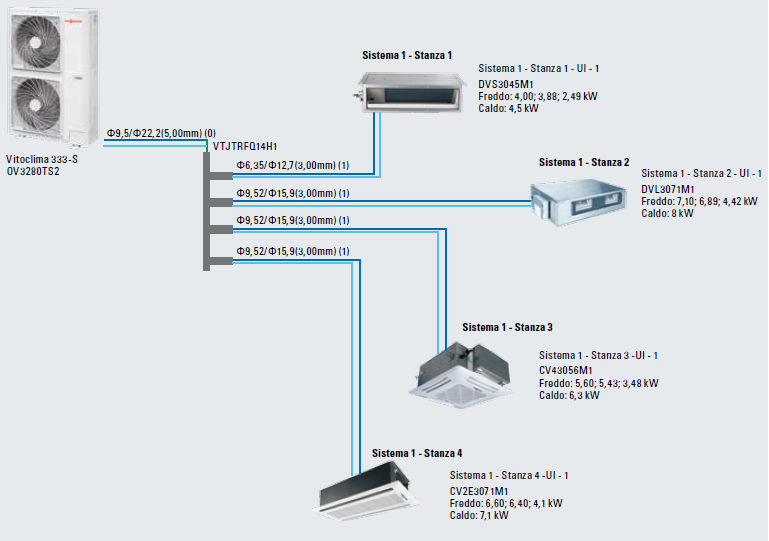

Un système VRF est composé de:
- Tout d’abord, une unité externe à l’intérieur de laquelle se trouvent le compresseur et la batterie à ailettes pour l’échange avec l’air extérieur;
- Tuyaux en cuivre à l’intérieur desquels le réfrigérant s’écoule;
- Enfin, une unité interne, contenant la soupape de plastification et la batterie qui génère l’effet utile dans l’environnement.
La pompe à chaleur VRF sont disponibles sur le marché et VRF a récupération de chaleur. Dans le premier cas, le système de réfrigération fonctionne comme une pompe à chaleur commune, avec la possibilité d’inverser le cycle et de faire froid ou chaud, selon la saison et la température souhaitée atteindre dans les environnements.
Les systèmes de pompe à chaleur VRF peuvent avoir un flux d’air vertical ou horizontal, en fonction des besoins d’installation. De plus, les solutions à flux horizontal sont plus compactes et sont capables de répondre aux besoins de différents systèmes, permettant une installation polyvalente, dans de petits espaces et avec un poids de système remarquablement faible.
Dans les systèmes de récupération de chaleur VRF, il est possible de chauffer et de refroidir simultanément différentes pièces en utilisant la récupération de chaleur gratuite, garantissant ainsi une économie d’énergie primaire élevée allant jusqu’à 30%.
TYPE D’INSTALLATION
Ce type d’installation est particulièrement adapté à la climatisation de bâtiments vitrés ou de bâtiments exposés nord / sud, qui nécessitent une climatisation différente pendant la journée, selon l’orientation. Les VRF à récupération de chaleur sont également des systèmes de climatisation qui répondent parfaitement aux besoins thermiques des hôpitaux, des RSA et des logements, où il est nécessaire d’avoir des températures très différentes dans les différentes zones du bâtiment.
De plus, différents types d’unités intérieures peuvent être connectés aux unités externes: mur, cassette, gainable ou plafond-plancher. Toutes ces solutions peuvent être combinées entre elles en fonction des besoins structurels et de la direction que vous souhaitez donner à l’air sortant, et en fait elles peuvent être intégrées avec des systèmes de traitement d’air pour assurer un bien-être élevé.
L’ensemble du système VRF peut être facilement géré via des systèmes de contrôle individuels ou centralisés, qui vous permettent de définir le mode souhaité et de contrôler simultanément plusieurs unités intérieures.
FONCTIONNEMENT
Les systèmes à expansion directe VRF sont des systèmes dont nous apprécions la flexibilité et la facilité d’utilisation pour les utilisateurs finaux. Parfois, cependant, il arrive que pour la conformation et les dimensions du bâtiment, il soit doivent être adoptés solutions spéciales.
C’est le cas des bâtiments composés de pièces ayant des expositions différentes. Au milieu de la saison, il peut arriver qu’il y ait des pièces dans lesquelles les utilisateurs doivent climatiser, et d’autres à chauffer simultanément doivent être climatisées le matin et chauffées en fin d’après-midi et vice versa.
À ce stade, il existe deux possibilités:
- Tout d’abord, planifiez et divisez le même étage en deux systèmes distincts, dont l’un gère le demi-étage est et l’autre le demi-étage ouest. Même dans ce cas, cependant, des limites subsistent, en raison de la perception différenciée des occupants individuels;
- Fournir un système du type récupération de chaleur, avec lequel il est possible, avec la même unité extérieure, de chauffer une pièce, tandis qu’une autre est climatisée.
SYSTÈME DE RÉCUPÉRATION DE CHALEUR
Lesystème de récupération de chaleur prévoit que la vapeur surchauffée sortant du condenseur peut être envoyée en partie à l’unité extérieure et en partie détournée vers l’une des unités intérieures en mode chauffage.
Dans ce cas, les batteries des unités intérieures fonctionnent également du condenseur et le liquide à haute pression à la sortie vient envoyé aux batteries des autres unités intérieures avec fonction évaporateur.
Dans le cas où la charge entre les pièces et les unités connexes qui nécessitent du chauffage et les pièces et les unités intérieures associées qui nécessitent la climatisation est parfaitement équilibrée, alors la quantité totale de réfrigérant se condense dans les unités fonctionnant en chauffage et s’évapore dans les autres.
Lorsque les charges sont opposées, avec une prédominance du chauffage, il y a récupération d’énergie de refroidissement. La vapeur surchauffée sortant du compresseur est envoyée exclusivement aux batteries des unités intérieures, avec fonction de condenseur. Par la suite, le liquide passe les thermostats, abaissant la pression, et est envoyé en partie à la batterie de l’unité extérieure et en partie aux batteries des unités de refroidissement, pour ensuite rejoindre.
Ce cycle de réutilisation et de récupération d’énergie de refroidissement est géré de deux manières différentes selon le type de fabricant du système VRF.

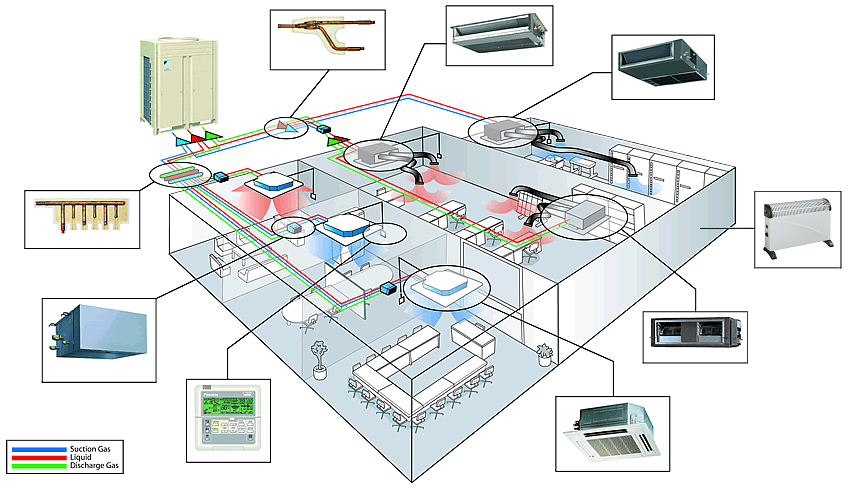

En fait, il existe des systèmes de récupération de chaleur caractérisés par une distribution de fréon avec trois tuyaux, et un autre type de systèmes avec distribution à deux tuyaux, dans lequel il y a un système de gestion et de contrôle à l’intérieur duquel se trouve un séparateur liquide / gaz qui permet à l’unité extérieure de produire un mélange de gaz chaud pour le chauffage et liquide pour le refroidissement.
Ce n’est que lorsque le fluide frigorigène atteint l’unité que le mélange est séparé et que la phase correcte est envoyée à chaque unité intérieure en fonction des besoins individuels de chauffage ou de refroidissement.
SYSTÈMES HYBRIDES FREON / EAU
Il peut arriver que pour des problèmes logistiques et de distribution du bâtiment, il soit nécessaire de produire et de gérer même de l’eau chaude sanitaire, sans avoir à recourir à des solutions purement électriques.
En fait, c’est précisément à partir de ce besoin que les systèmes VRF les plus récents peuvent être équipés de systèmes d’échange de chaleur spéciaux, avec lesquels, à travers le fréon, il est possible de produire de l’eau chaude à utiliser de la meilleure façon possible, nécessaire pour l’ingénierie de l’usine et utilisation de la propriété.
Le kit hydronique est une unité grâce à laquelle il est possible de produire de l’eau chaude à une température allant jusqu’à 70 ° C, grâce à des cycles en deux étapes, et peut être utilisé à la fois pour alimenter des bornes hydroniques normales et pour produire de l’eau chaude sanitaire, que suite à la rénovation ou l’agrandissement du bâtiment, au cas où vous souhaiteriez conserver le systeme existante.
Il existe sur le marché des kits hydroniques qui sont de simples systèmes d’échange d’énergie entre le fréon et l’eau, qui permettent d’obtenir un fluide à environ 45 ° C, et des évolutions de cycles de compression en deux étapes.
Ce système est bien connu dans le secteur de la réfrigération car il permet d’atteindre des températures particulièrement basses, mais il est encore peu connu dans le secteur de la production de chaleur.
SYSTÈMES VRF: TECHNOLOGIE ET CARACTÉRISTIQUES
Les systèmes VRF garantissent des économies d’énergie élevées grâce à l’utilisation généralisée de la technologie inverter qui permet de gérer efficacement et surtout efficacement l’ensemble du système de climatisation.
Il peut arriver qu’il soit nécessaire de produire et de gérer même de l’eau chaude sanitaire, sans avoir à recourir à des solutions purement électrique. C’est précisément de ce besoin que naît la possibilité d’équiper les derniers systèmes VRF avec des systèmes d’échange de chaleur spéciaux avec qui, à travers le fréon, il est possible de produire de l’eau chaude à utiliser de la manière mieux ou mieux adapté aux besoins de plantation et d’utilisation de la propriété.
Les unités externes des systèmes VRF sont construites de telle manière de telle sorte qu’il puisse garantir un fonctionnement correct même dans des conditions climatiques externes extrêmes, c’est-à-dire qu’ils sont capables de travailler dans conditionnement également avec une température extérieure de 50 ° C et en chauffage avec des températures externe jusqu’à -20°C.
Les plages de fonctionnement sont telles qu’elles permettent l’installation d’un système VRF sur l’ensemble du territoire italien.
Les grands systèmes sont caractérisés par plusieurs unités externes connectées en parallèle les unes aux autres. Ce système comprend une unité maître et plusieurs unités esclaves.
Cette solution, grâce à un système de contrôle de machine spécifique, assure un fonctionnement optimal qui permet la rotation des unités maître et esclave de manière à garantir une usure égale des machines entre les unités externes.
CONCESSIONS ET DÉDUCTIONS FISCALES
Les systèmes VRF accèdent aux avantages fiscaux nationaux en vigueur en matière de requalification énergétique (Ecobonus).
Plus précisément, le remplacement d’un système de climatisation existant par un nouveau système VRF permet d’accéder à un taux de déduction de 65%. Cette installation concerne à la fois les personnes physiques et morales et affecte les interventions sur les bâtiments à usage résidentiel et instrumental, c’est-à-dire les biens utilisés par la société pour l’exercice de ses activités.
Il existe des conditions d’accès spécifiques, à savoir:
- L’intervention doit être configurée comme un remplacement total ou partiel de l’ancien générateur de chaleur et non comme une nouvelle installation;
- Les pompes à chaleur en cours d’installation doivent garantir un coefficient de performance et un indice d’efficacité énergétique au moins égal aux valeurs minimales pertinentes fixées en annexe I à DM 06.08.09.
AVANTAGES
Les avantages qui peuvent découler de l’installation d’un système VRF sont variés et de types différents. I più importanti et facilement accessibles sont:
- Possibilité de chauffer / refroidir les pièces avec un seul système;
- Modularité du système et grande flexibilité d’installation;
- Large possibilité de personnalisation;
- Ils ne nécessitent pas de cheminée;
- Possibilité de profiter de la déduction fiscale de 65% pour l’efficacité énergétique. L’installation d’un système VRF permet également d’accéder au mécanisme de certificat blanc;
- Les systèmes de climatisation VRF ne sont qu’une des solutions possibles pour rendre votre système plus efficace et réduire la consommation;
- Ils ne nécessitent pas de contrôles ou d’approbations par les pompiers;
- Ce sont des systèmes modulaires extensibles;
- Ils se caractérisent par des sections d’alimentation avec des tuyaux de sections réduites;
- Ils ne nécessitent pas de centrales thermiques et, par conséquent, les lignes d’alimentation en gaz naturel ne sont pas nécessaires;
- Ils assurent une conversion aisée du système de l’hiver à l’été et vice versa;
- Aucun risque de perte d’eau et donc aucun risque d’endommagement de la structure du bâtiment hôte;
- Enfin, il n’y a aucun risque de gel des canalisations même en cas de non utilisation prolongée du système en été.
